かくり換気扇・塗装ブースタイプとは?

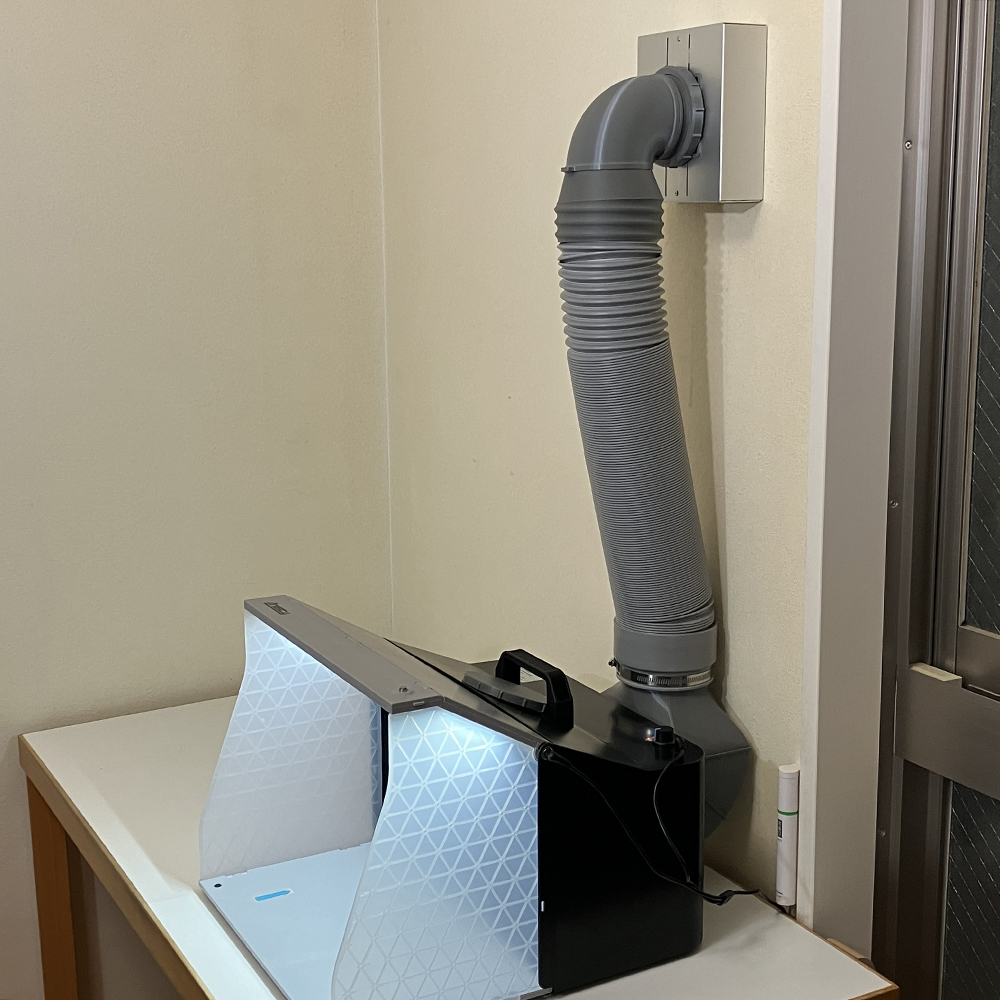

かくり換気扇・塗装ブースタイプは、塗装ブースの排気ホースを、お部屋の壁面に取付けられている24時間換気扇の『吸気口』または『換気口』に接続できる商品です。

吸気口に接続できれば、窓を開けずに塗装ブースを使うことができ、安定した塗装環境を整えることができます。

本製品は、塗装ブースメーカーとは関係ありません。本製品について、塗装ブースメーカーに問い合わせすることはご遠慮ください。

  • 本製品はDIY商品です。基本の使い方はございますが、自己責任の元、お客様のご利用環境にあわせ、ひとつの部品として、工夫してお使いいただく製品です。
  • 『かくり換気扇』については、こちらのページをご覧ください。

ラインナップ

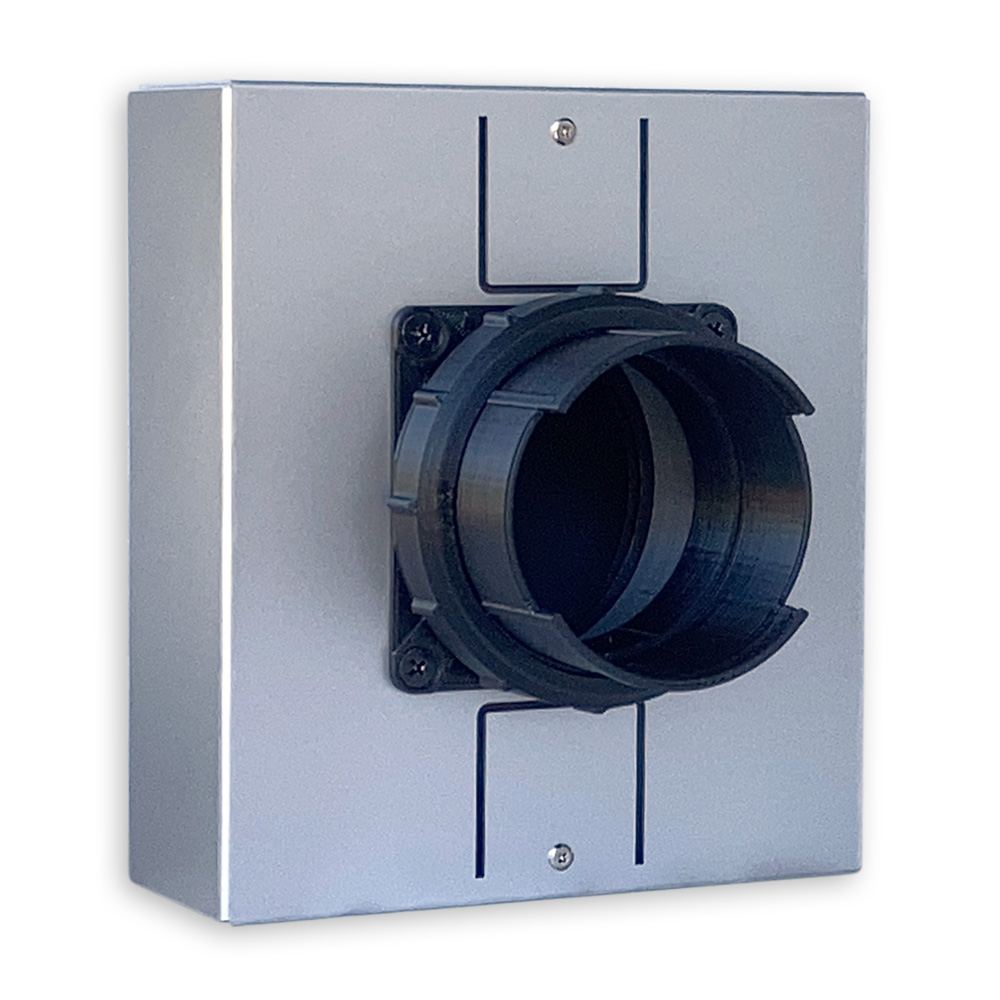

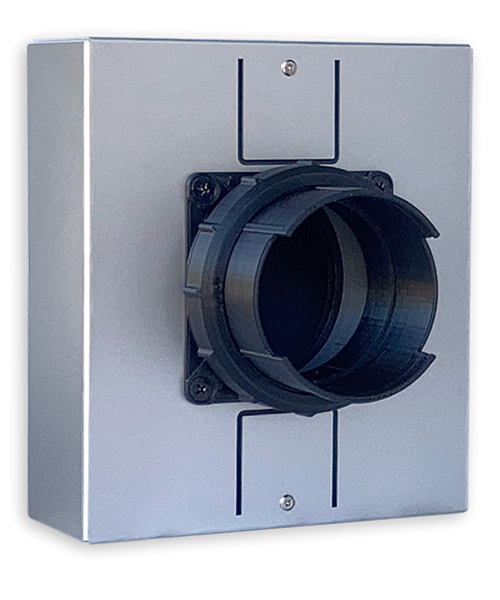

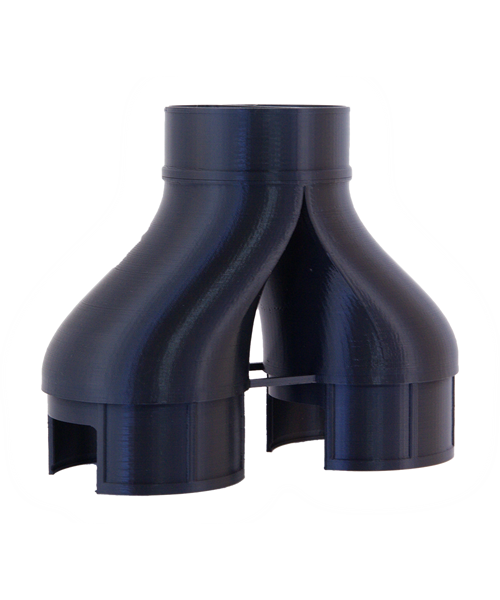

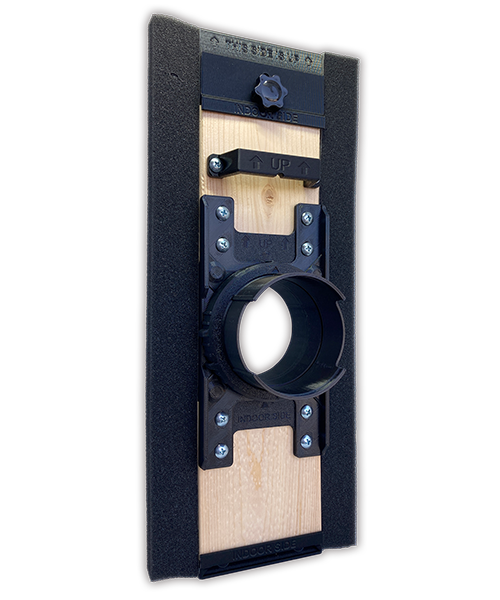

タミヤホース対応(シングルファン)

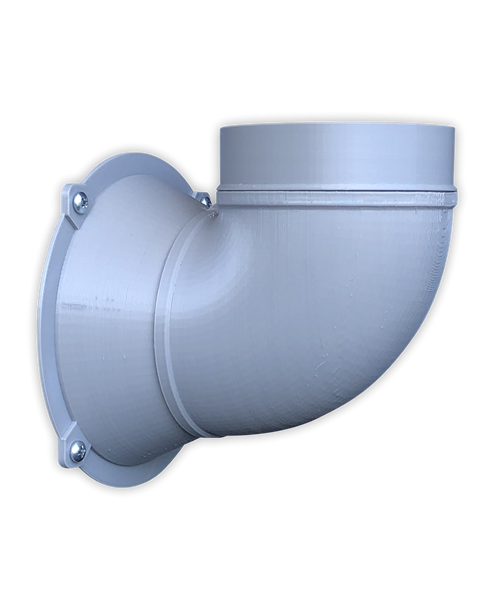

  • エルボタイプ

  • ストレートタイプ

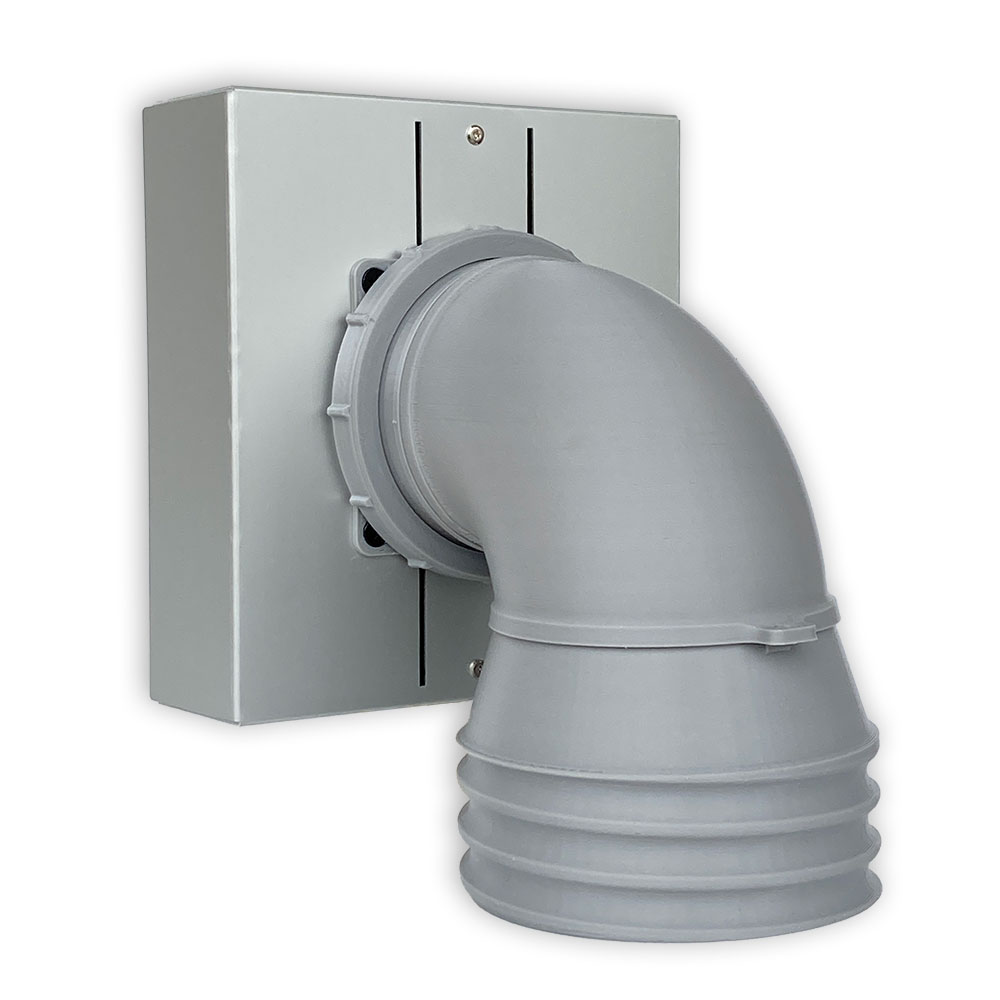

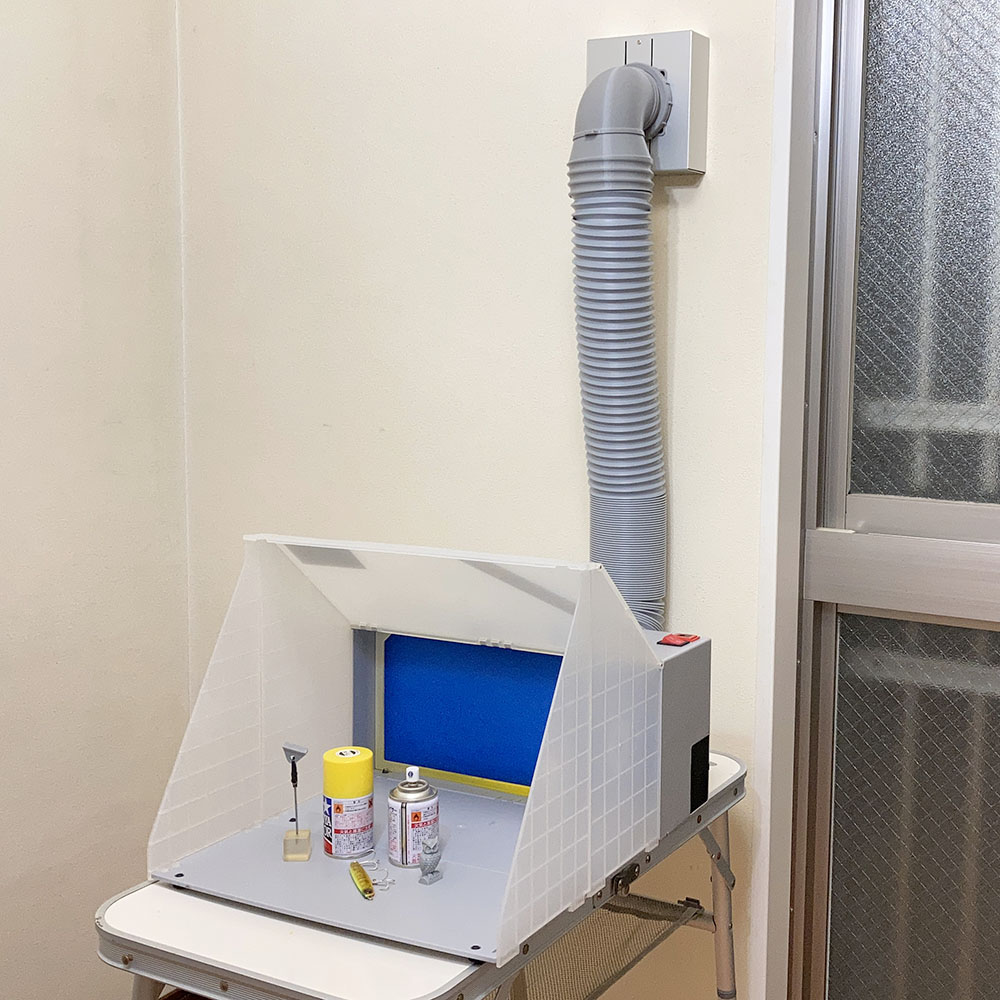

※写真は使用例です。塗装ブースなどは付属しません。

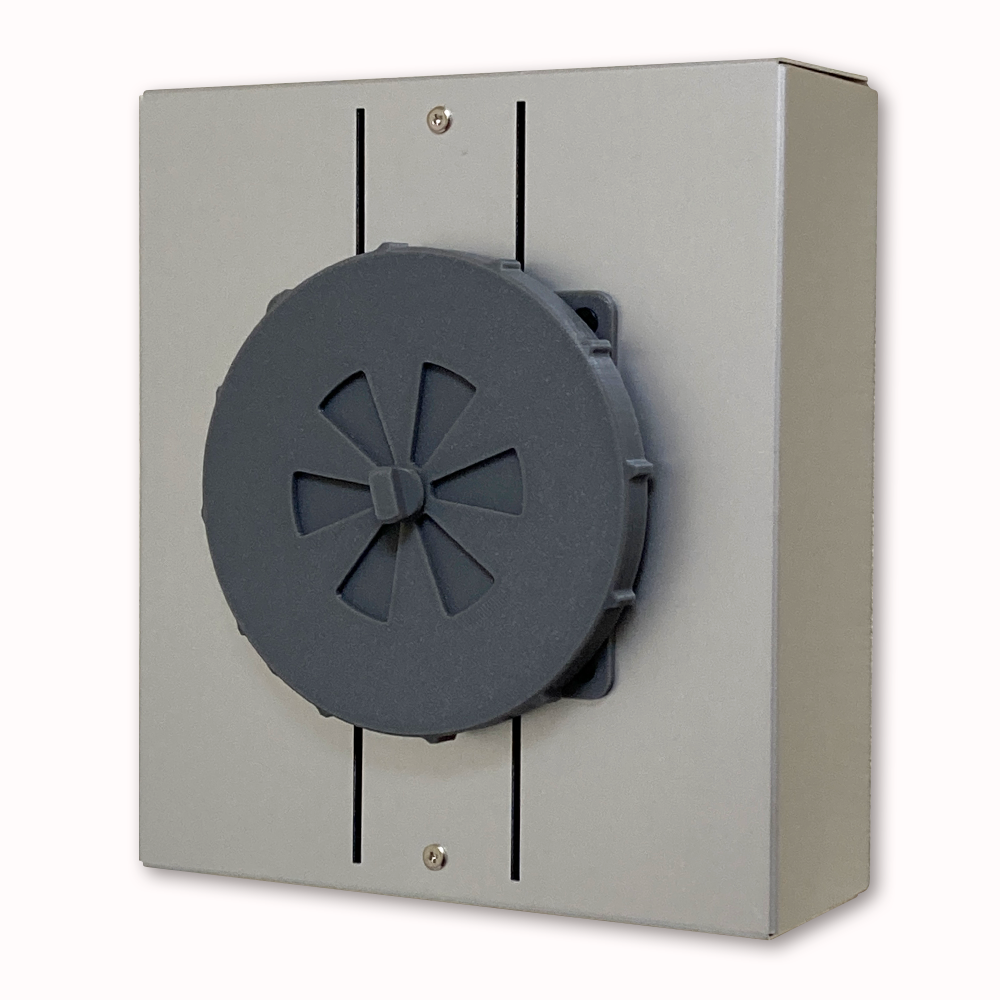

Mr.ホビー スーパーブースコンパクト、スーパーブース対応

  • エルボタイプ

  • ストレートタイプ

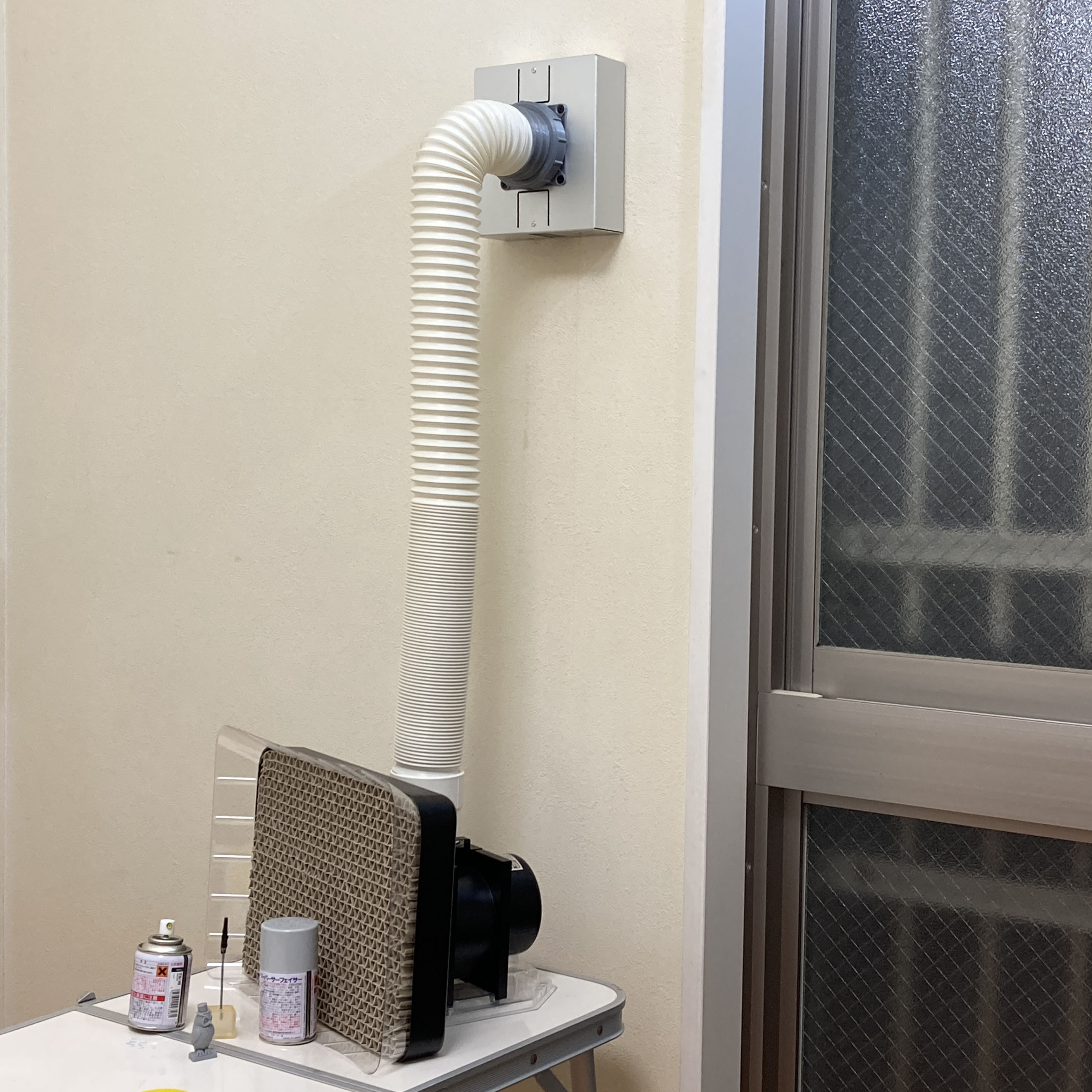

※写真は使用例です。塗装ブースなどは付属しません。

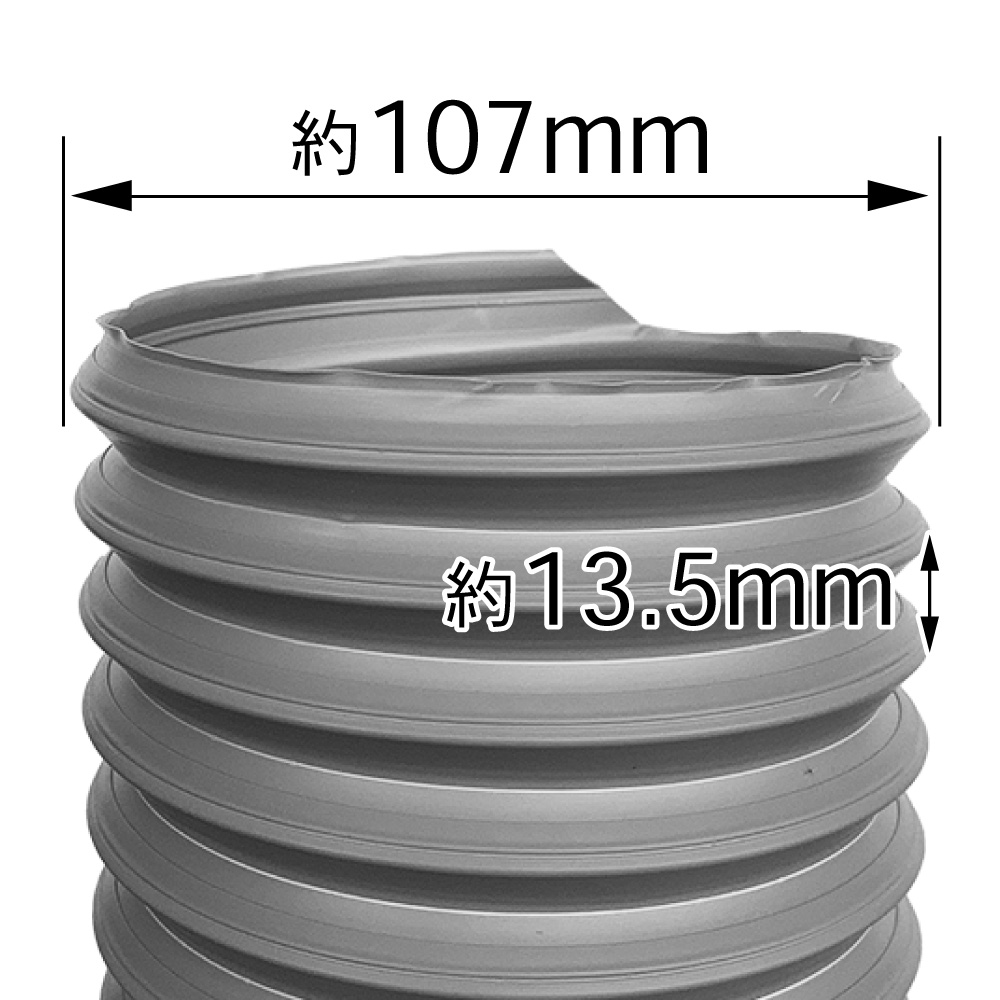

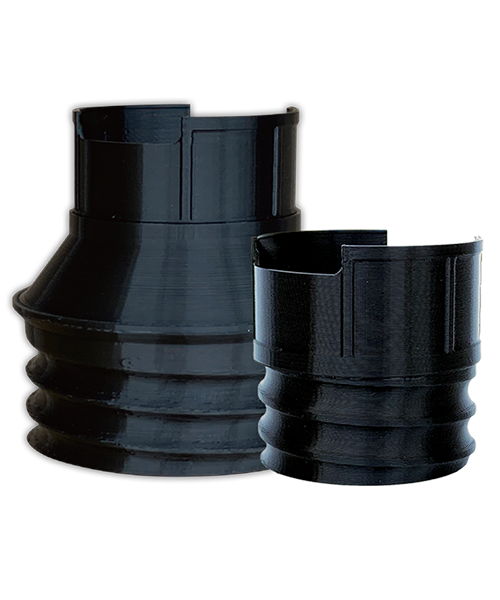

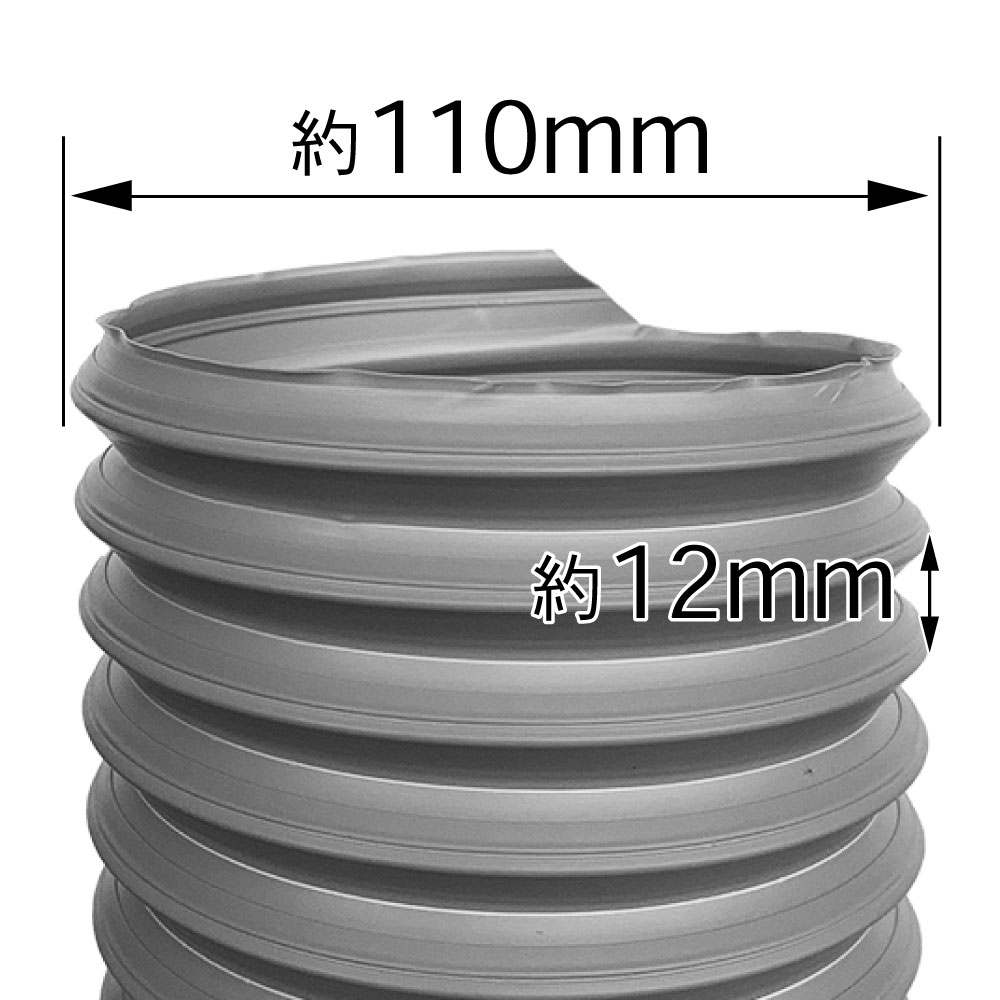

外径117ミリジャバラホース対応

  • ストレートタイプ

  • エルボタイプ

※写真は使用例です。塗装ブースなどは付属しません。

フレキホース対応

  • ストレートタイプ

  • エルボタイプ

※写真は使用例です。塗装ブースなどは付属しません。

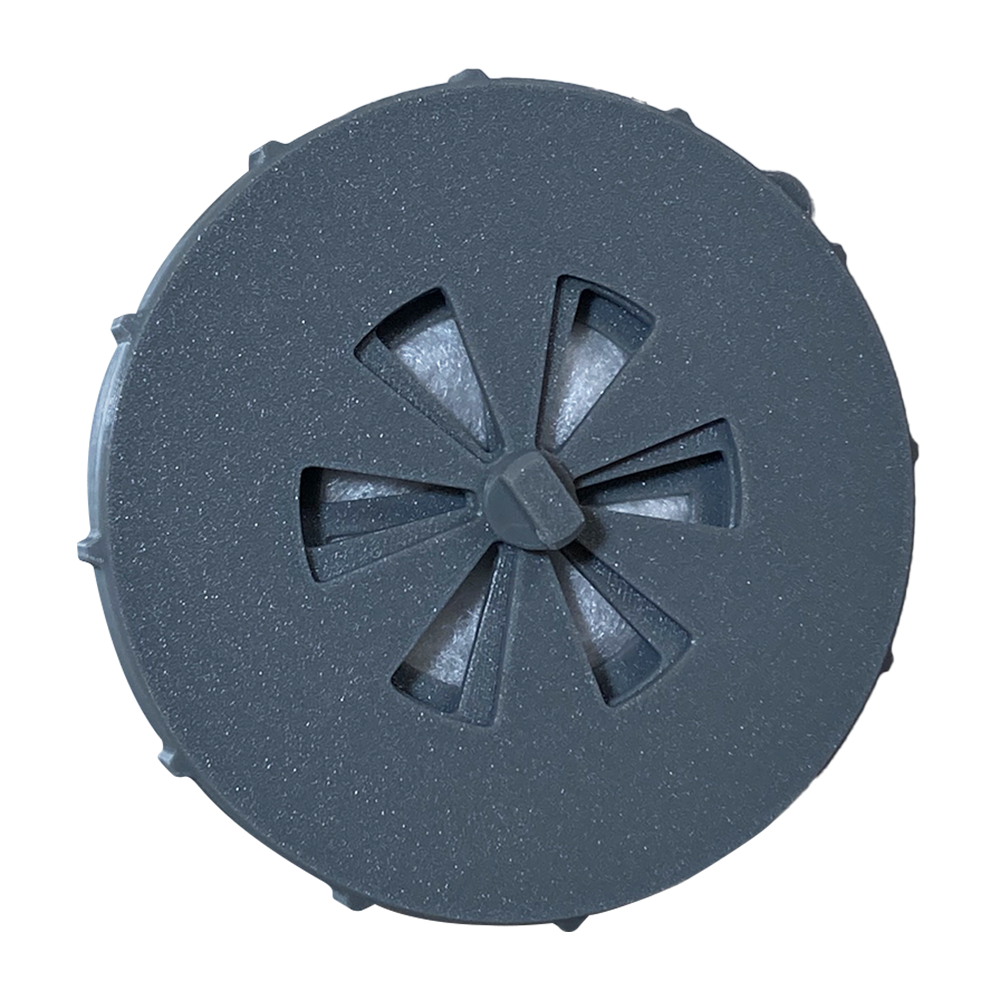

取り付けできる吸気口、換気口

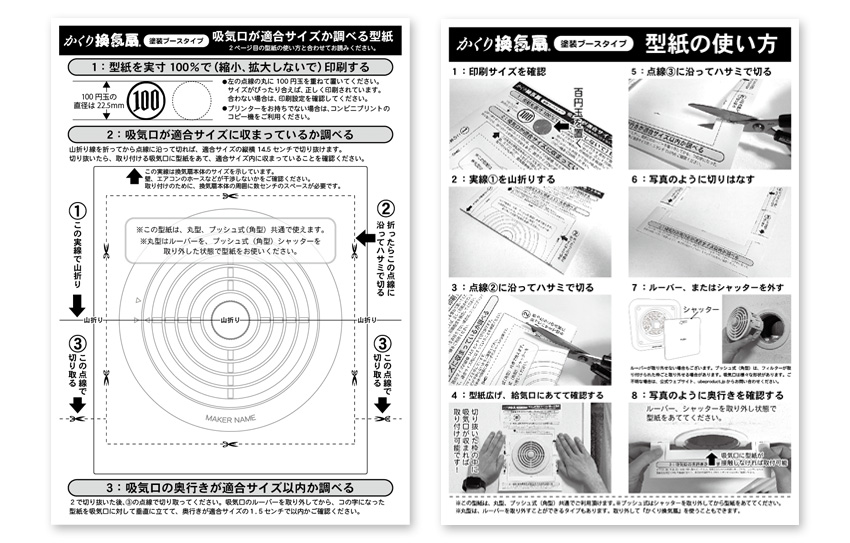

取り付け判別型紙

  • 『かくり換気扇™』が取り付けできる吸気口か判別できる型紙をご用意しました。ご購入前に必ずご確認ください。

    型紙のダウンロードはこちらから。

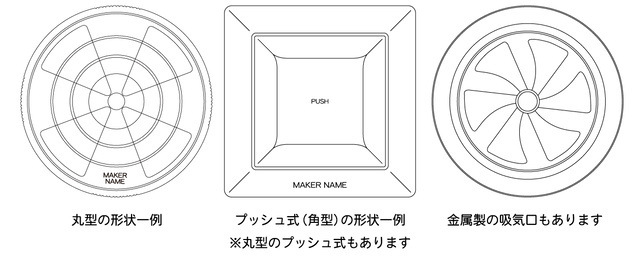

取り付けできる給気口、換気口の形状とサイズ

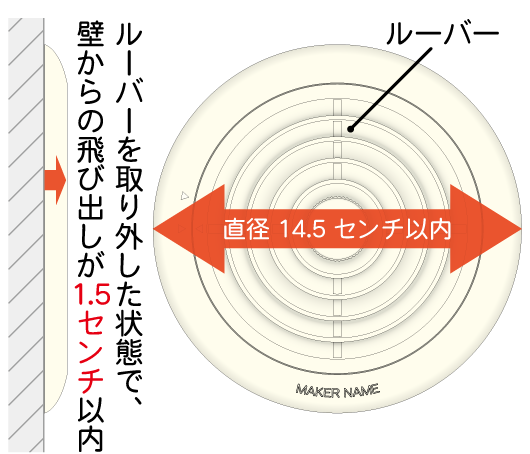

  • 丸 型

    丸型は直径が14.5センチ。壁からの飛び出しが2.2センチ以内

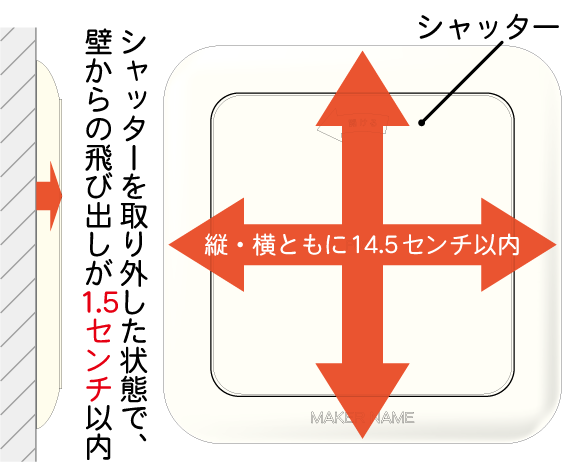

  • プッシュ式(角型)

    プッシュ式(角型)は、横・縦ともに14.5センチ以内。壁からの飛び出しが2.2センチ以内。

吸気口、換気口は様々な形状があります

  • 『かくり換気扇™』は上記のサイズに適合すれば、ほとんどの吸気口に取り付けできます。

  • 通気部が下に向いているなど、一部取り付けできない吸気口、換気口があります。
  • ルーバーを取り外すと風量が増します。使用後は元に戻して下さい。
  • プッシュ式はシャッターを取り外してから、『かくり換気扇』を取付けてください。使用後は元に戻してください。
  • 丸型、プッシュ式ともにフィルターがある場合は、フィルターを外してください。使用後は元に戻してください。
  • 障害物をなくし、空気の流れをよくすると吸気能力が向上します。

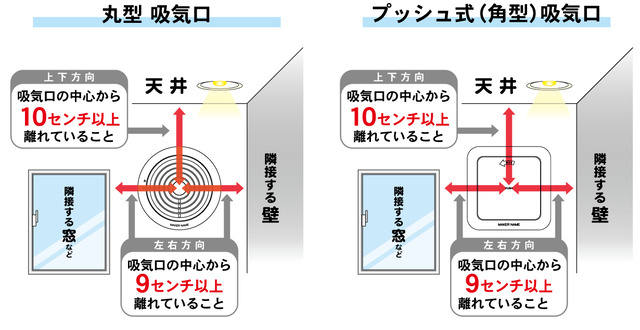

壁、天井などから、吸気口、換気口が一定距離、離れていること

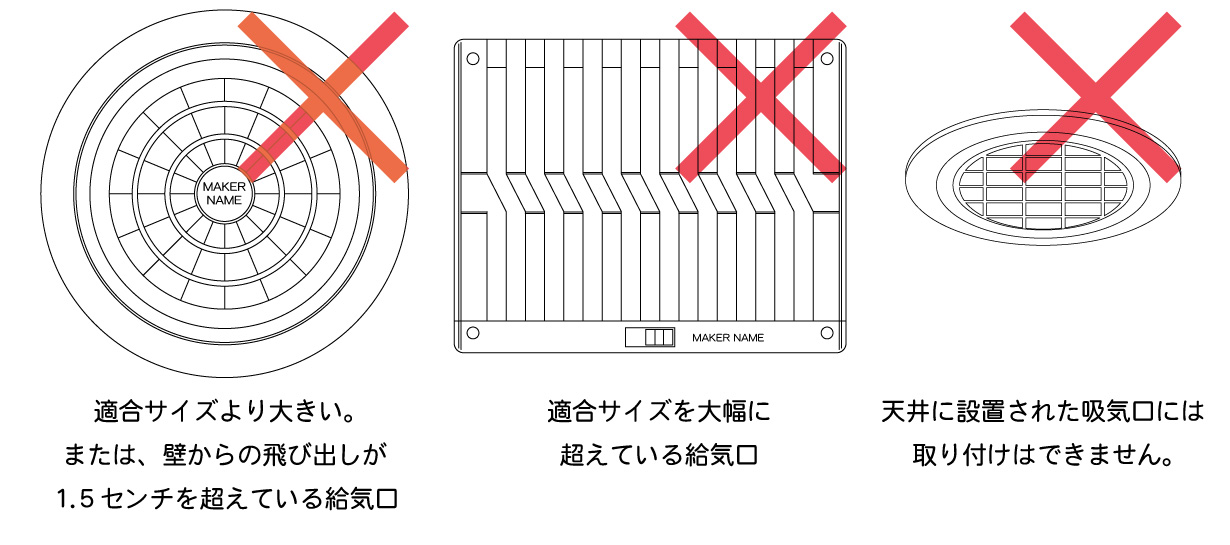

取り付けできない吸気口

ご確認ください

  • 塗装ブース使用時は吸気を確保してください。
  • 使用後は、家全体が換気される24時間換気扇を稼働させて下さい。
  • 窓を開ける通常の換気も行って下さい。
  • 暴風、暴風雨、風の強い日などに逆風になることがあります。
  • キッチンの換気扇を回す時は「かくり換気扇」の使用を中止するか、吸気を確保してください。
  • 換気扇本体の取り付け、取り外しの都度にアタッチメントの固定を確認して下さい。
